P581: MODULI AUDIO / VIDEO QUALITA' LAWMATE MICROONDE 5.7Ghz 6 CANALI TIPO "CANNONCINO" 3W. EIRP. FUNZIONE MINIPONTE RIPETITORE TRASPONDER PER SEGNALI A/V O TRASMETTITORE A/V. PORTATA OTTICA FINO A 8 KM.



Ultracompatto e sofisticato set audio / video trasmittente "cannoncino" a microonde 5.7GHz 6 canali.
Trasmettitore lunghezza circa 20cm. con antenna direttiva orientabile 16 dBi. L'antenna è precablata su supporto pieghevole di 180° verticali e orizzontali.
Trasmettitore alimentabile a 12Vcc. assorbimento medio di corrente 350mA.
Ingresso video analogico videocomposito universale 1Vpp. + ingresso audio monocanale max. 100mVpp.
Sei canali commutabili da 5.7 a 5.8Ghz spaziati di circa 20MHz, con effettiva banda modulata FM di circa 17Mhz per canale (inclusa sottoportante audio).
Potenza E.I.R.P. effettivamente irradiata dall'antenna circa 3 W.

Radioricevitore cm. 15x13x6 alimentabile da 9 a 12Vcc assorbimento medio di corrente 240 mA a 9Vcc.
Ricevitore A/V con antenna direttiva integrata 9 dBi.

Portata ottica fino a 8 km. Ottimo sistema in configurazione trasponder, per ripetere in portata ottica segnali A/V ricevuti su gamme radio più basse (semplicemente connettendo le uscite audio-video analogiche in bassa frequenza del ricevitore di cui si vuole ripetere il segnale direttamente agli ingressi analogici di P581). Interessante anche come normale trasmettitore A/V (con microcamera direttamente connessa) per trasmettere a distanze chilometriche in portata ottica.

Le microonde sono adatte prevalentemente a collegamenti P2P in portata ottica (antenna trasmittente direttiva e antenna ricevente direttiva puntate una verso l'altra e che possono vedersi senza alcun ostacolo frapposto oltre all'aria). In presenza di ostacoli (muri, cemento, vegetazione, dossi di terreno, ecc.) la portata delle microonde si riduce e si possono generare fenomeni di riflessione significativi che rendono imprevedibile la radiopropagazione: tali limitazioni sono dovute alle caratteristiche elettrofisiche delle microonde.



Questo sistema presenta specificità tecnico/applicative e normative rivolte a utilizzatori professionali.

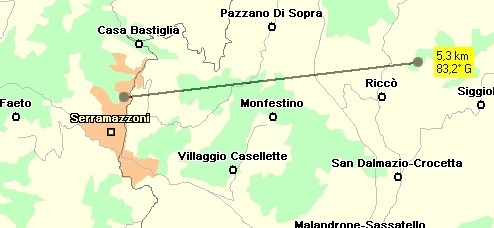

Nelle prove abbiamo realizzato collegamenti in aria libera e portata ottica di oltre 5 Km (zona collinare, collegamento punto-punto da collina a collina) con segnale radio forte e stabile. Alcuni ns. clienti hanno riferito di collegamenti fino a 8 km. da collina a pianura. Risultati di alto livello considerata l'eccezionale compattezza in opera del modulo trasmittente e il ridotto consumo di corrente delle componenti.



Codice: P581.

DOTAZIONE.

1 Trasmettitore video 6 canali con antenna direttiva microonde 16 dBi.
1 Radioricevitore video 6 canali con antenna direttiva microonde 9 dBi.
1 Cavetto A/V per il radioricevitore video con spine universali RCA maschio.
1 Alimentatore 220-9Vcc. per il radioricevitore video.
1 Istruzioni in italiano.




Acquista - Buy: P581
Prezzo - Price: Euro 389.00

IVA compresa - VAT included

Pezzi - Pieces:
